كيف يمكننا تجنب سقوط المصاعد

منظم السرعه للمصاعد

ان الغايه من موضوعنا هى تجنب المخاوف التى تتعلق باحتمال سقوط المصعد عن طريق عرض اداه مهمه بهذا الخصوص تمنع تماما سقوط المصعد لذا سنعرض لمكوناتها ولكيفيه عملها ووقت استخدامها داخل المصعد

مكونات نظام منع سقوط المصعد

منظم السرعه او ما نطلق عليه البراشوت مكون من اربعه اجزاء : -

جزء يتم تركيبه فى غرفه الماكينه

 وهو مسمى بمنظم سرعه او طارة براشوت علويه وظيفتها الدوران فى نطاق السرعه التى تم ضبطها ميكانيكيا عن طريق لى اوسوسته ملحقه بها والتى من خلال هذه السوسته يمكنك زياده السرعه او تقليلها بشد السوسته تدور الطاره تحتاج الطاره لسرعه اكبر للفصل والتعشيق وعند ارخاء السوسته يتم التعيشق عند اقل سرعه يمكنك معرفه سرعه الدوران عن طريق كرتونه القطعه او الدليل والتى غالبا ما تكون فى حدود ۸۰ سم/ث وتوجد بهذه القطعه العلويه نقاط تلامس كهربيه كونتاكت لتوصيلها بلوحه التحكم فى وظيفه فصل الحركه نهائيا للمصعد حتى يتم المعالجه اليدويه عن طريق فنى او شخص مدرب على ذلك ويجب اختبار هذه القطعه يدويا قبل التركيب واختبار الكونتاكت ايضا فقد تحتاج الى ضبط يدوى وغالبا ما تكون مضبوطه ولا تحتاج لتدخل منك مجرى الطاره العلويه مخروط على شكل حرف v بحيث لا ينزلق الحبل او الواير عليه بل تدور الطاره بشد الحبل ويقف دوران الطاره بوقف شد الحبل وكأنهما يتحركان ككتله واحده يتم تثبيت القطعه العلويه عن طريق عمل ثقبين البعد بينهما مناسب لقطر الطاره بحيث يتحرك الواير بدون احتكاك بجوانب الثقبين ويكون الثقب فى حدود ۵*۵ سم مع تركيب ماسوره فى الثقب وتثبيتها بالاسمنت قبل تركيب الواير يتم تحديد مكان الثقوب بواسطه تحديد عامود الكابينه بعمل ثقب وانزال خيط ونربط به ثقل ونقيس المسافه بين الخيط والعامود من ۱۸ الى ۲۰ سم ويكون الخيط فى منتصف جسم العامود بين سوكه العامود وظهره ويتم ضبط القطعه بوزنها رأسيا حتى لا تكون مائله

الجزء الثانى طاره البراشوت السفليه

تثبت بسوبرتينات على عامود الكابينه فى اسفل البئر وبحيث عندما تقف الكابينه على الدور الارضى تكون الطاره السفليه اسفل منها بمسافه كافيه مرعاه لظروف زحلقه الكابينه مجرى الطاره مخروطه على شكل حرف u وملحق بالطاره ثق زهر وظيفته شد الطاره والواير لاسفل لكفائه التشغيل الجزء السفلى او طاره البراشوت السفليه مكونه من ثلاث اجزاء بلته او خوصه تثبت بإحكام على العامود وطاره هذه الطاره تدور بين خوصتين مثبتين من الامام ببلته التثبيت ومن الخلف بثق من الزهر يتم فك مسمار تثبيت خوص الطاره ببلته التثبيت بعض الشىء وتزويده بصاموله اخرى ويتم ربط الصامولتان على بعض كنتر حتى لا ينفكان وبذلك عند ارتخاء الواير يشد الثقل الزهر الطاره والواير لاسفل فيضمن استمراريه العمل

الجزء الثالث

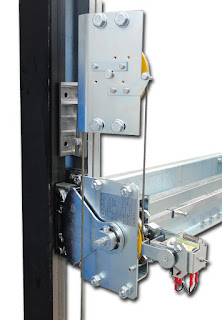

وهو يكون دائما بالكابينه سواء اعلى او اسفل وهو عباره هن زراع اسطوانى طوله بعرض جسم الكابينه متصل بزراع صغير يمين واخر شمال والذين بدورهما متصلين ببكرتين مسننتين تتحركان فى مجرى مناسب يسمى فخذ البراشوت والذى يكون مثبت فى جسم هيكل الكابينه بحيث يمر عامود الكابينه من وسطه بدون احتكاك فيكون البكر المسنن مجاور للعامود مع عدم الاحتكاك وتوجد سوسته فى منتصف الزراع الطويل وظيفتها شد الزراع وبالتالى البكر المسنن لاسفل دائما حتى لا تعشق مع العامود بدون داعى لان التعشيق مطلوب فى حالات الضروره يتم ضبط هذه المجموعه عن طريق رفع الزراع يدويا وملاحظه مدى التصاق البكر المسنن بالعامود بحيث تكون البكرتان على نفس الدرجه من الالتصاق لضمان كفائه العمل وعندما نترك الزراع فان البكر المسنن ينزل لاسفل ويبعد عن العامود بفعل السوسته المثبته بالزراع كما يتم تركيب كونتاكت للفصل عندما يرتفع الزراع يتم فصل نقاط التوصيل

الجزء الرابع

وهو الواير يتم انزاله من على الطاره العلويه مرورا بالثقوب نزولا بطول البئر يتم برط الطرف المجاور للعامود بجسم الزراع المثبت بهيكل الكابينه والطرف الاخر يمر على الطاره السفليه اولا ثم يثبت هو الاخر ويتم التثبيت بواسه زراجين او كلبسات مناسبه لمقطع الواير الذى غالبا ما يكون 6 مم فعندما تتحرك الكابينه يتحرك معها الواير الذى بدوره يحرك الطاره العلويه التى تحس بمقدار السرعه فيتم التعشيق فى حاله زياده السرعه للطاره بالتالى يتم توقف الواير الذى بدوره يشد الزراع مما يؤدى الى تعشيق البكر المسنن بالعامود ووقف حركه الكابينه مع فصل التيار الكهربى عن طريق نقاط التلامس الكهربيه فى منظم السرعه العلوى والزراع فى نفس الوقتالوقت

 حالات التعشيق

يتم تعشيق البراشوت فى حالات معينه ولا يعمل النظام اثناء الحركه الطبيعيه المستمرة للمصعد اثناء اليوم ولكن الحالات التى يتدخل فيها البراشوت هى

• زياده السرعه عموما ميكانيكيا او كهربيا باستخدام انفرتر مثلا وتزويد السرعه عن نطاق سرعه منظم السرعه
• سقوط الوايرات او انقطاعها عن طاره الماكينه وسقوط طاره الماكينه نفسها
• ارتخاء سوسته منظم السرعه او افلاتها
• سقوط الواير عن الطارات العلويه والسفليه
• شد واير البراشوت باليد اثناء حركه الكابينه
•  انحسار الوير وتعلقه باى جسم اثناء حركه الكابينه
• اصطدام زراع البراشوت الحامل للبكر المسنن بجسم صلب قد يؤدى الى التعشيق ‏‎

‎فاذا كنا نريد منع عربه المصعد من السقوط فلابد من تركيب هذه المنظومه وضبطها بشكل صحيح ثم اختبارها
